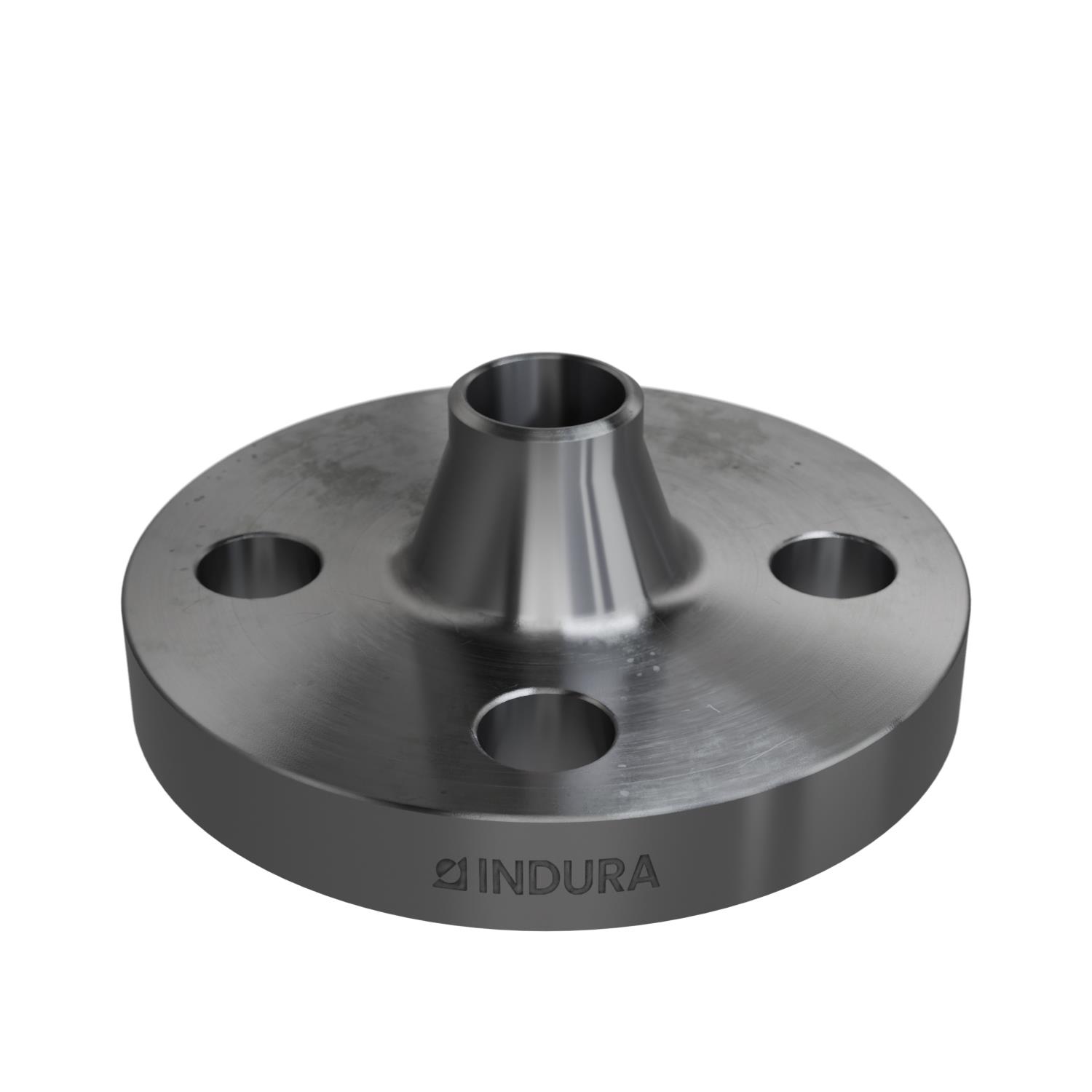

Vorschweißflansch, EN 1092-1, T:11, PN10-16, DN150, 168,3, ISO, P250GH
Artikel-Nr.
070623168
Nicht im Lagerprogramm
Nicht im Lagerprogramm
Bei Bestellung wird ein Angebot statt einer Bestellung erstellt.
Produktinformationen
Beschreibung der Dichtfläche
m/Feder
Werkstofftyp
Kohlenstoffstahl
Produkttyp
Vorschweißflansch
Norm
EN 1092-1
Normtyp
T:11
Dichtflächen Typ
C
Werkstoff
P250GH
Nenndruck
PN10-16
ISO oder MET
ISO
HS-Code
7307910090
EPD Co2(kg)
5,69
Werkstoffnummer
1.0460
Wichtige Details
Dichtleiste
Nettogewicht (kg)
7,4
Nennrohrgröße (DN)
150
Rohrabmessungen (d1)
168,3
Außendurchmesser (D)
285
Außendurchmesser Feder (x)
203
Schweißnahtdicke (S)
4,5
Wandstärke 2 (C2)
22
Bolzenkreisdurchmesser (K)
240
Anzahl der Bolzenlöcher (n)
8
Bolzenlochdurchmesser (L)
22
Eckenradius (R1)
10
Nabenradius (R2)
2,4
Schweißnaht flacher Punkt (Sf)
1,6
(°)
30
Federhöhe (f2)
5
Innendurchmesser Feder (w)
183
Höhe 2 (H2)
55
Höhe 3 (H3)
12
Schweißende Außendurchmesser (A)
168,3
Niedriger Außendurchmesser des Halses (N1)
184
Dichtungsoberflächenhöhe (f1)
3
Dichtungsoberflächendurchmesser (d1)
212
Stück pro Palette
90
Stück pro Kiste
-
Stück pro Beutel
-
Palettenhöhe(mm)
750
Palettenbreite(mm)
800
Palettenlänge(mm)
1200
Schichtanzahl
10
Stück pro Schicht
9
Anzahl der Rahmen
3

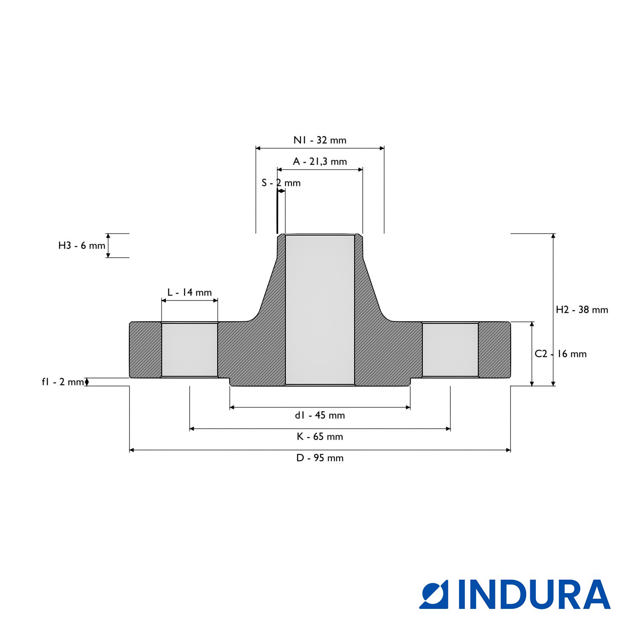

Zeichnung
