Vorschweißflansch, EN 1092-1, T:11, PN6, DN100, 108,0, P250GH
Artikel-Nr.
000621108
Auf Lager
Produktinformationen
Werkstofftyp
Kohlenstoffstahl
Produkttyp
Vorschweißflansch
Norm
EN 1092-1
Normtyp
T:11
Dichtflächen Typ
B1
Werkstoff
P250GH
Nenndruck
PN6
HS-Code
7307910090
Norm 2
DIN 2631
EPD Co2(kg)
5,69
Werkstoffnummer
1.0460
Wichtige Details
Doppelt gestempelt - Maße nach DIN
Nettogewicht (kg)
3,24
Nennrohrgröße (DN)
100
Rohrabmessungen (d1)
108,0
Außendurchmesser (D)
210
Schweißnahtdicke (S)
3,6
Wandstärke 2 (C2)
16
Bolzenkreisdurchmesser (K)
170
Anzahl der Bolzenlöcher (n)
4
Bolzenlochdurchmesser (L)
18
Eckenradius (R1)
8
Nabenradius (R2)
2,4
Schweißnaht flacher Punkt (Sf)
1,6
(°)
30
Höhe 2 (H2)
45
Höhe 3 (H3)
10
Schweißende Außendurchmesser (A)
108
Niedriger Außendurchmesser des Halses (N1)
122
Dichtungsoberflächenhöhe (f1)
3
Dichtungsoberflächendurchmesser (d1)
148
Stück pro Palette
96
Stück pro Kiste
-
Stück pro Beutel
-
Palettenhöhe(mm)
350
Palettenbreite(mm)
800
Palettenlänge(mm)
1200
Schichtanzahl
4
Stück pro Schicht
24
Anzahl der Rahmen
1

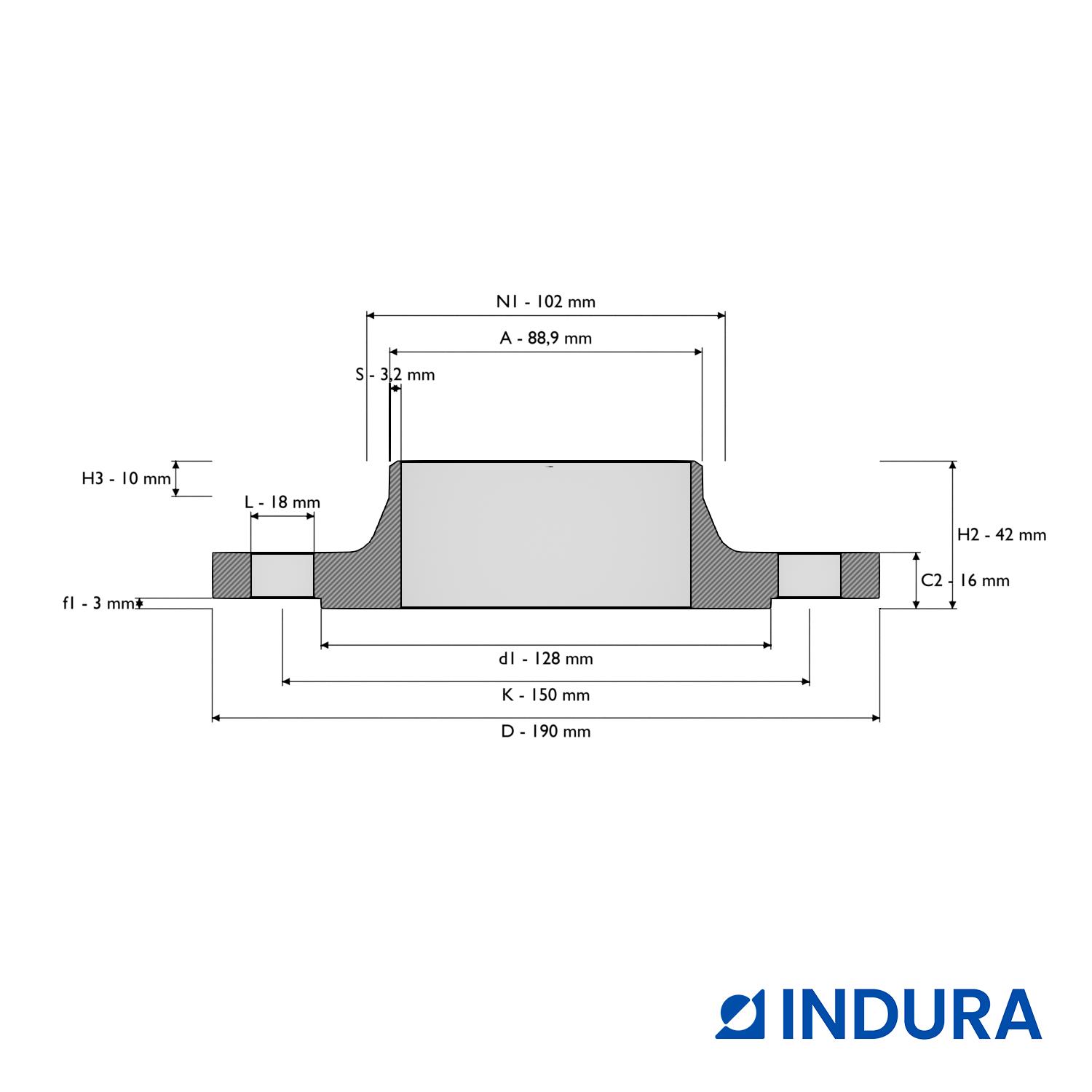

Zeichnung
