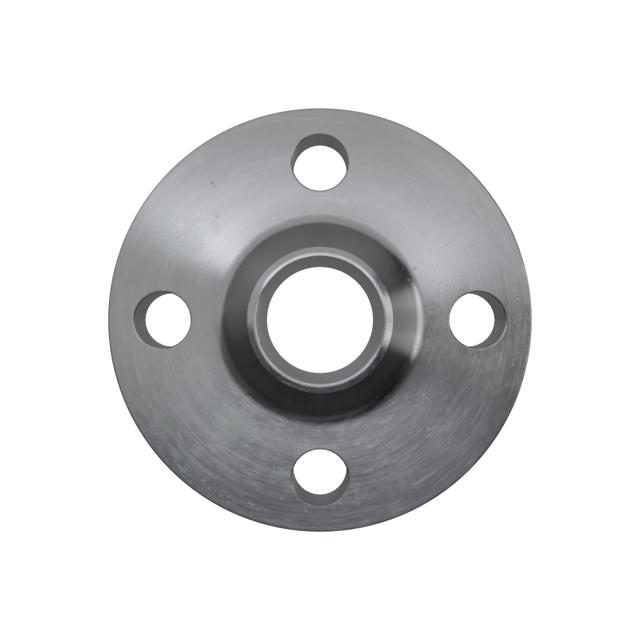

Vorschweißflansch, EN 1092-1, T:11, PN160, DN65, 76,1, ISO, P250GH
Artikel-Nr.
000628076
Auf Lager
Produktinformationen
Werkstofftyp
Kohlenstoffstahl
Produkttyp
Vorschweißflansch
Norm
EN 1092-1
Normtyp
T:11
Dichtflächen Typ
B2
Werkstoff
P250GH
Nenndruck
PN160
ISO oder MET
ISO
HS-Code
7307910090
EPD Co2(kg)
5,69
Werkstoffnummer
1.0460
Wichtige Details
Dichtleiste
Nettogewicht (kg)
8,6
Nennrohrgröße (DN)
65
Rohrabmessungen (d1)
76,1
Außendurchmesser (D)
220
Schweißnahtdicke (S)
5
Wandstärke 2 (C2)
34
Bolzenkreisdurchmesser (K)
170
Anzahl der Bolzenlöcher (n)
8
Bolzenlochdurchmesser (L)
26
Eckenradius (R1)
6
Nabenradius (R2)
2,4
Schweißnaht flacher Punkt (Sf)
1,6
(°)
30
Höhe 2 (H2)
82
Höhe 3 (H3)
12
Schweißende Außendurchmesser (A)
76,1
Niedriger Außendurchmesser des Halses (N1)
108
Dichtungsoberflächenhöhe (f1)
3
Dichtungsoberflächendurchmesser (d1)
122
Stück pro Palette
48
Stück pro Kiste
-
Stück pro Beutel
-
Palettenhöhe(mm)
350
Palettenbreite(mm)
800
Palettenlänge(mm)
1200
Schichtanzahl
2
Stück pro Schicht
24
Anzahl der Rahmen
1

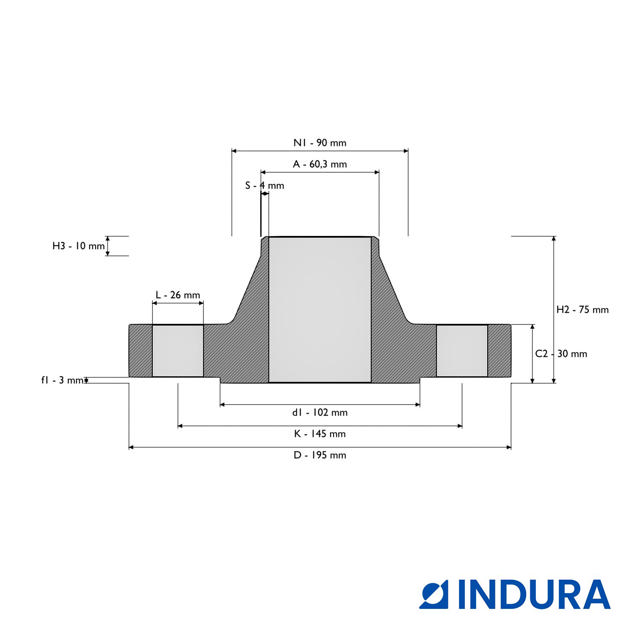

Zeichnung
